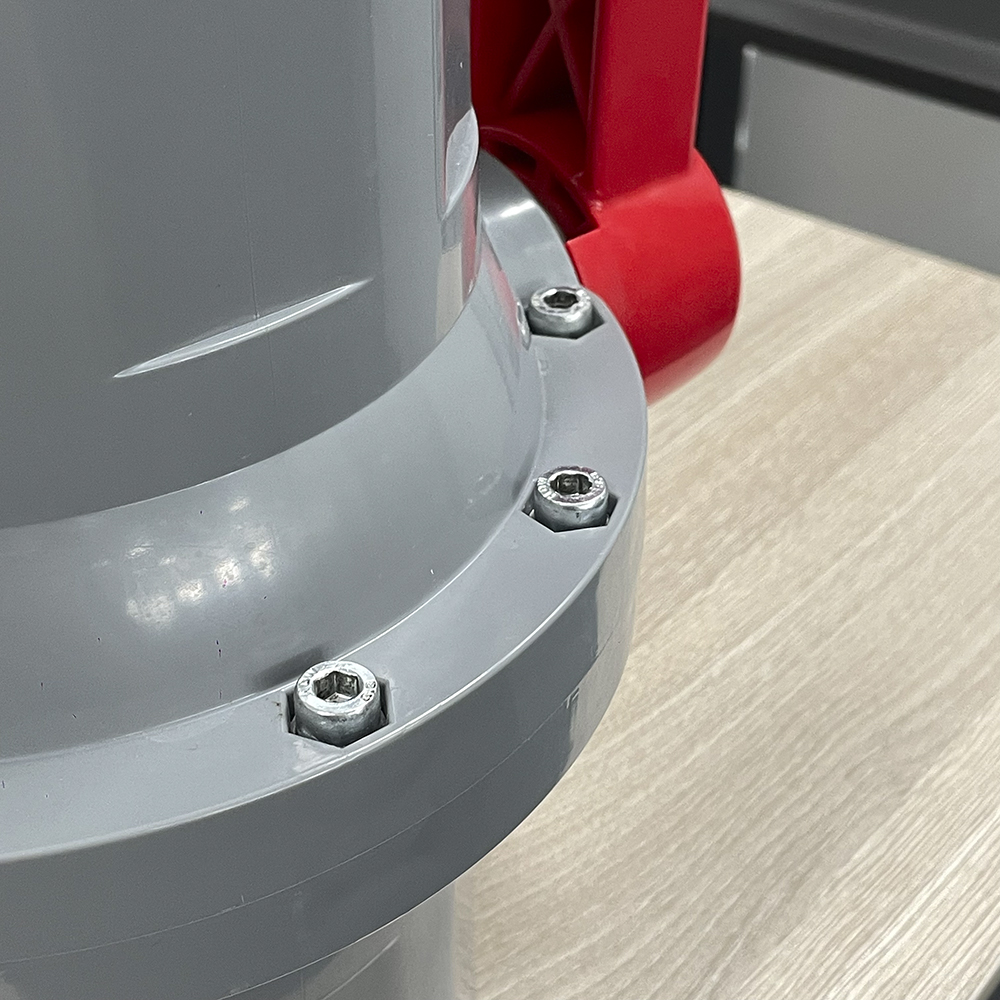

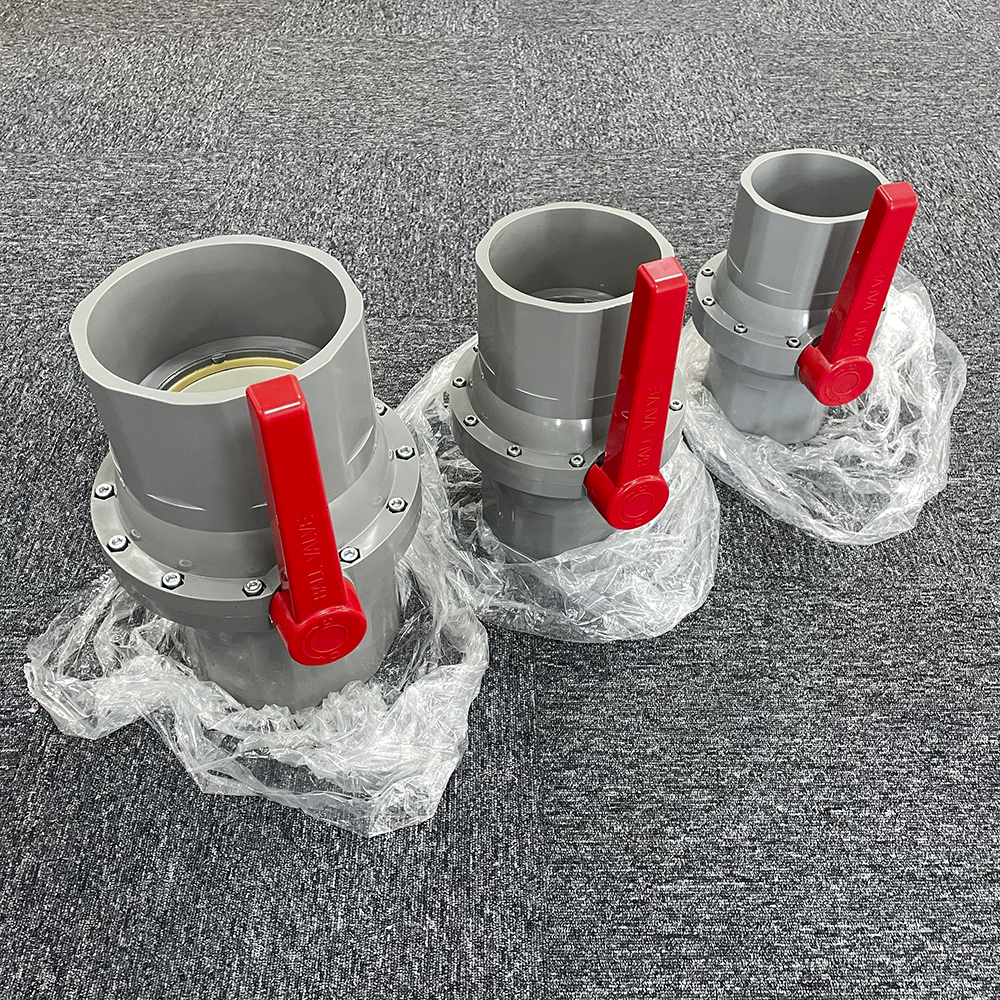

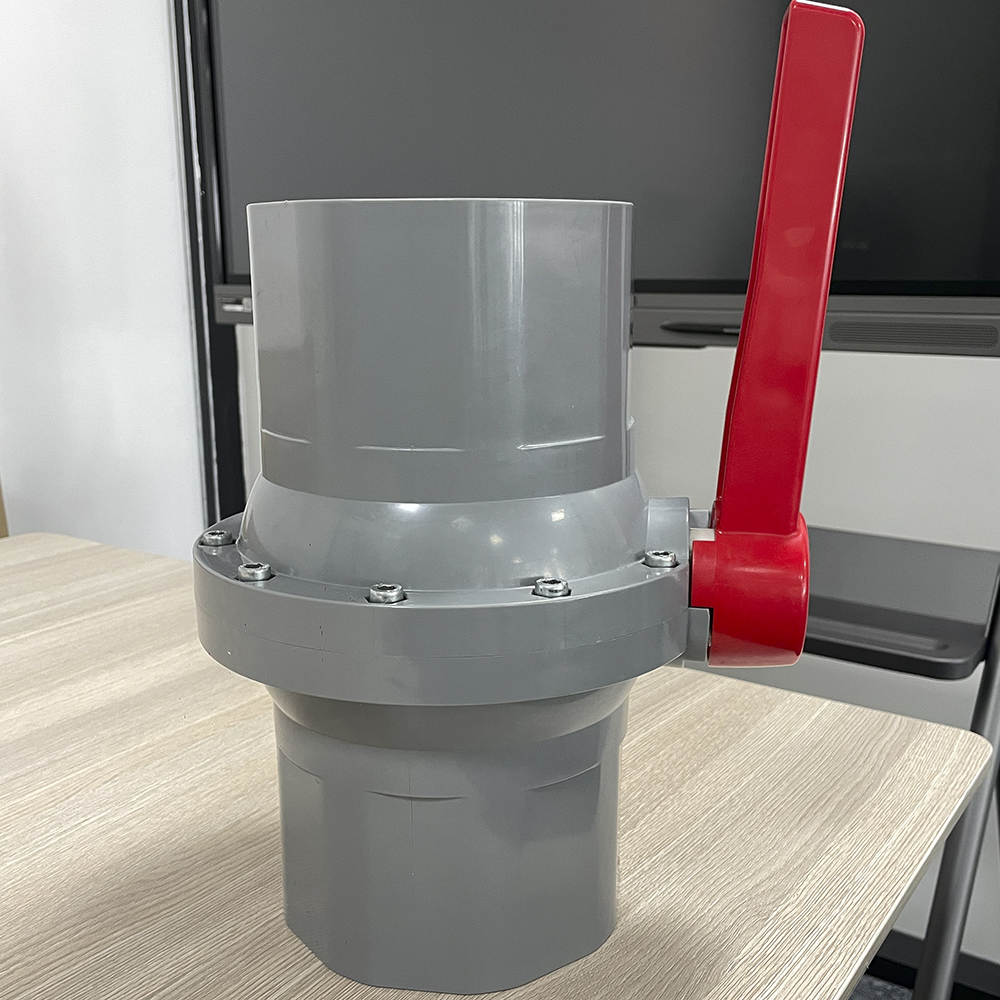

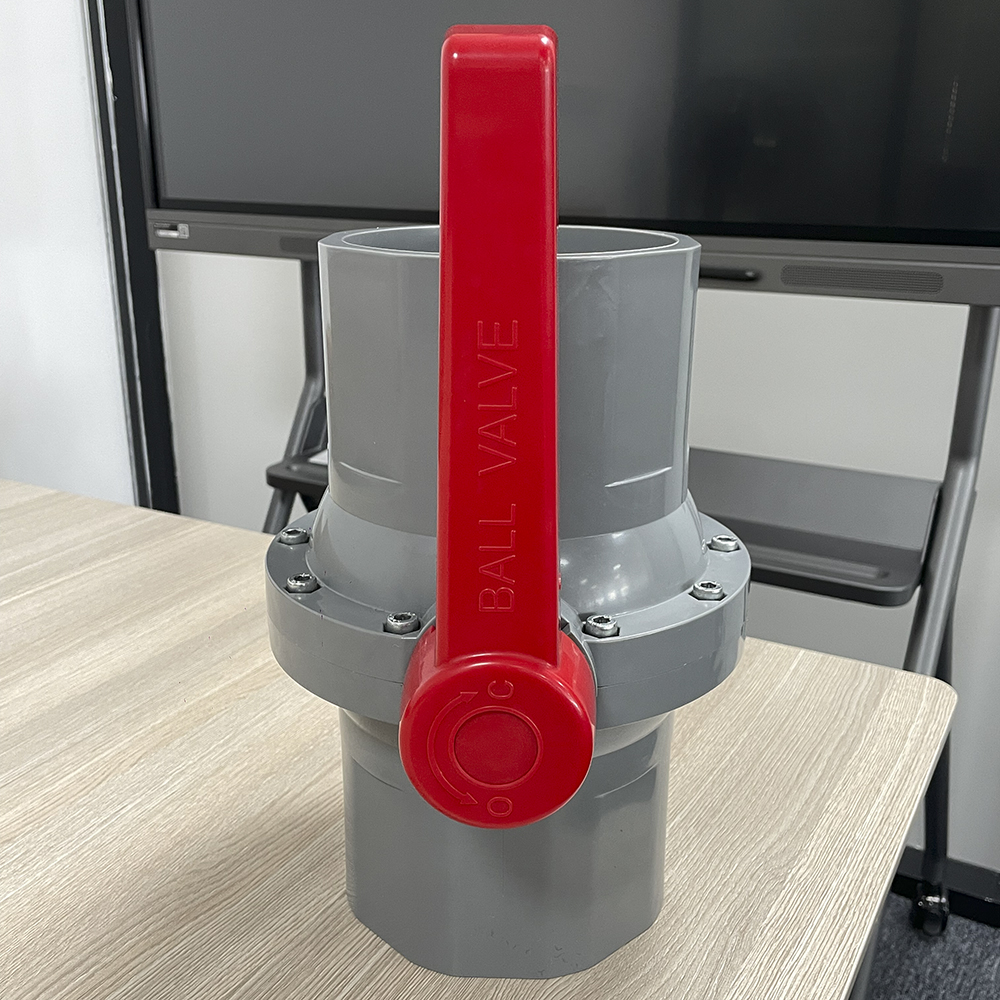

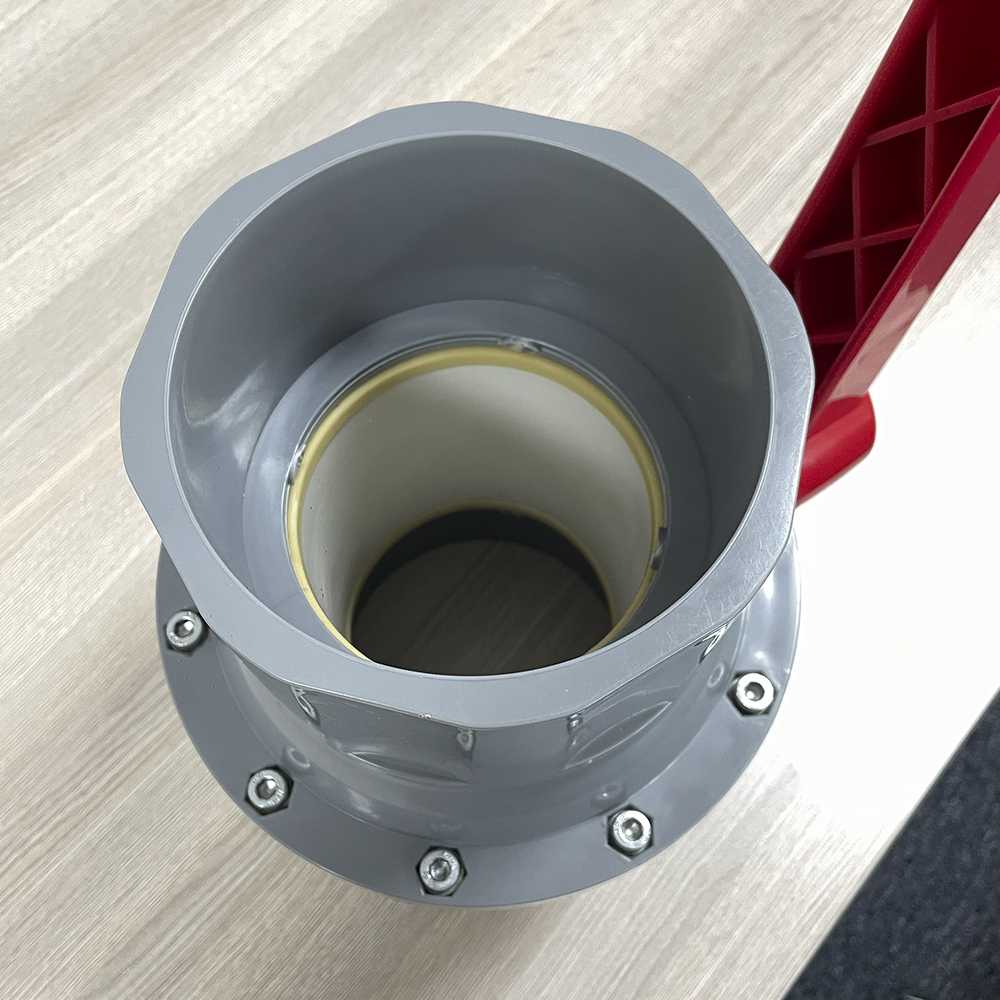

شیر توپی سایز بزرگ UPVC از جنس استیل ضد زنگ با کیفیت بالا، نصب شده برای پروژه DN200، 140mm 160mm 168mm 200mm
راهنما و نقشه فیزیکی
مواد تشکیل دهنده
مشخصات مواد
| خیر. | قسمت | مواد | تعداد |
| 1 | بدن | یو پی وی سی، سی پی وی سی | 1 |
| 2 | حلقه O شکل STEM | EPDM، FPM (NBR) | 1 |
| 3 | STEM | یو پی وی سی، سی پی وی سی | 1 |
| 4 | توپ | یو پی وی سی، سی پی وی سی | 1 |
| 5 | مهر و موم صندلی | TPE، TPVC، TPO | 2 |
| 6 | کلاه | پی وی سی، ای بی اس | 1 |

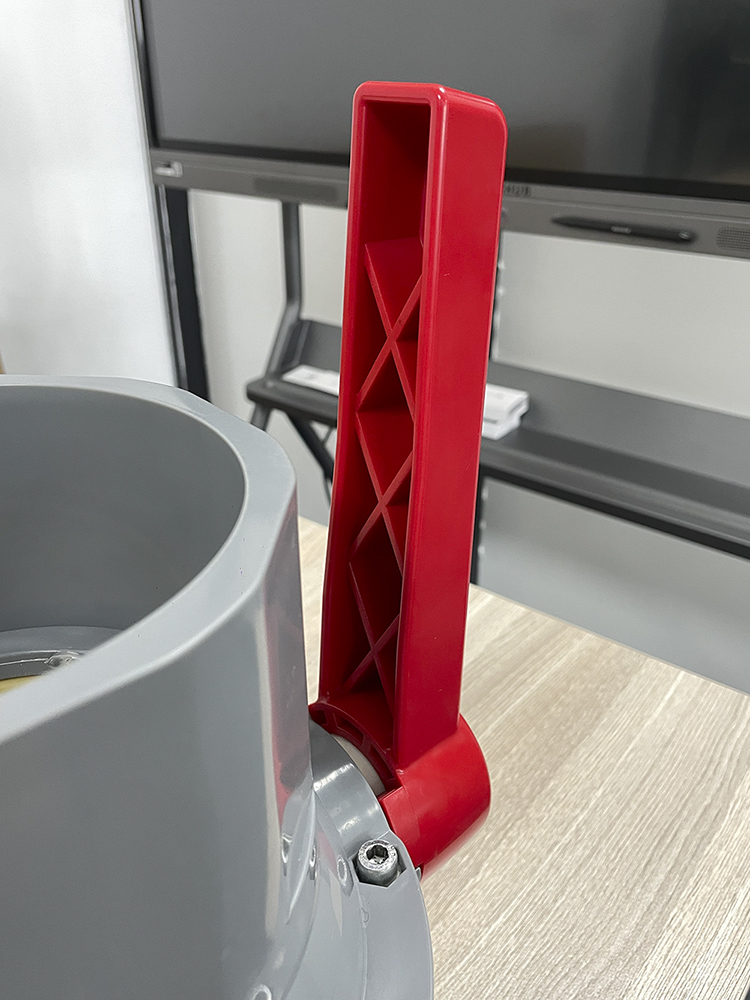

| 7 | دسته | پی وی سی، ای بی اس | 1 |
| 8 | پیچ | SS304، فولاد | 1 |
جدول مقایسه پارامترهای اندازه مدل
| ابعاد | واحد | |||||||||||
| مدل | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ۱۰۰ | ||
| اندازه | ۱/۲ اینچ | ۳/۴ اینچ | 1" | ۱-۱/۴ اینچ | ۱-۱/۲ اینچ | 2" | ۲ و ۱/۲ اینچ | 3" | 4" | اینچ | ||
| دهم./در | پیمان منع گسترش سلاح‌های هسته‌ای | 14 | 14 | ۱۱.۵ | ۱۱.۵ | ۱۱.۵ | ۱۱.۵ | 8 | 8 | 8 | mm | |
| بی اس پی تی | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| جی آی اس | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ۲۲.۳ | ۲۶.۳ | ۳۲.۳۳ | ۳۸.۴۳ | ۴۸.۴۶ | ۶۰.۵۶ | ۷۶.۶ | ۸۹.۶ | ۱۱۴.۷ | mm | ||
| d2 | ۲۱.۷ | ۲۵.۷ | ۳۱.۶۷ | ۳۷.۵۷ | ۴۷.۵۴ | ۵۹.۴۴ | ۷۵.۸۷ | ۸۸.۸۳ | ۱۱۳.۹۸ | mm | ||
| موسسه استاندارد و تحقیقات صنعتی آمریکا (ANSI) | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ۲۱.۵۴ | ۲۶.۸۷ | ۳۳.۶۵ | ۴۲.۴۲ | ۴۸.۵۶ | ۶۰.۶۳ | ۷۳.۳۸ | ۸۹.۳۱ | ۱۱۴.۷۶ | mm | ||
| d2 | ۲۱.۲۳ | ۲۶.۵۷ | ۳۳.۲۷ | ۴۲.۰۴ | ۴۸.۱۱ | ۶۰.۱۷ | ۷۲.۸۵ | ۸۸.۷ | ۱۱۴.۰۷ | mm | ||
| دین | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ۲۰.۳ | ۲۵.۳ | ۳۲.۳ | ۴۰.۳ | ۵۰.۳ | ۶۳.۳ | ۷۵.۳ | ۹۰.۳ | ۱۱۰.۴ | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ۱۱۰ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ۱۲۱ | ۱۳۴ | mm | ||
| A | 68 | 80 | 94 | ۱۰۰ | ۱۱۰ | ۱۳۶ | ۱۷۰ | ۲۱۰ | ۲۳۶ | mm | ||
| L | 77 | 91 | ۱۰۳ | ۱۱۱ | ۱۲۳ | ۱۴۶ | ۱۷۸ | ۲۱۰ | ۲۵۵ | mm | ||
| D | 32 | ۳۷.۵ | 44 | 52 | 60 | 74 | 93 | ۱۱۰ | ۱۳۵ | mm | ||
