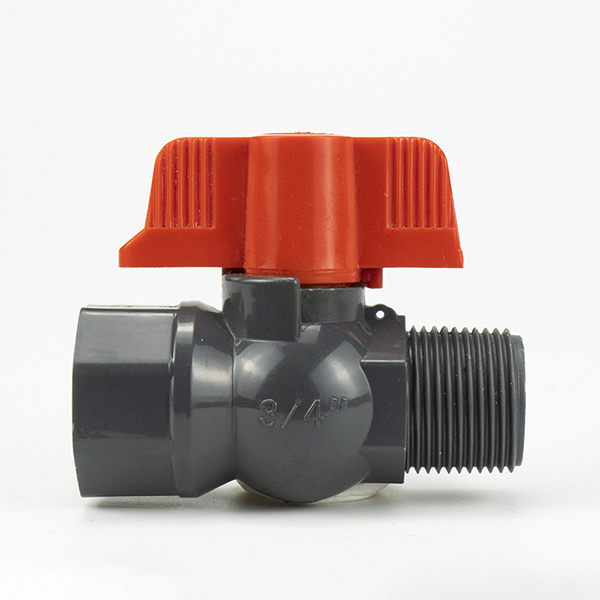

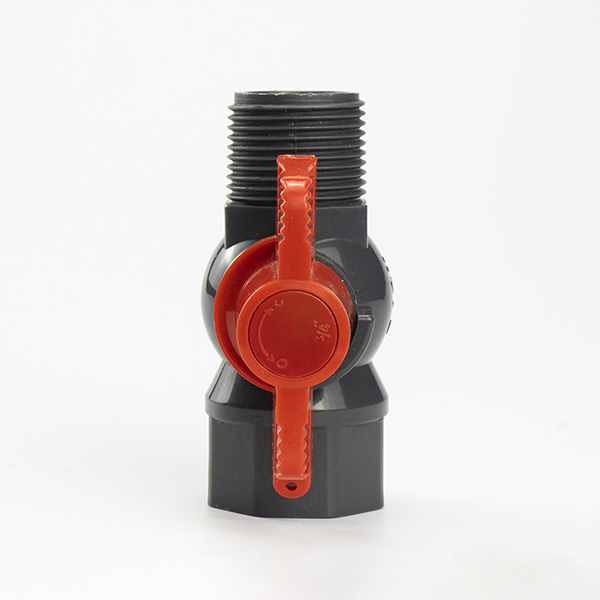

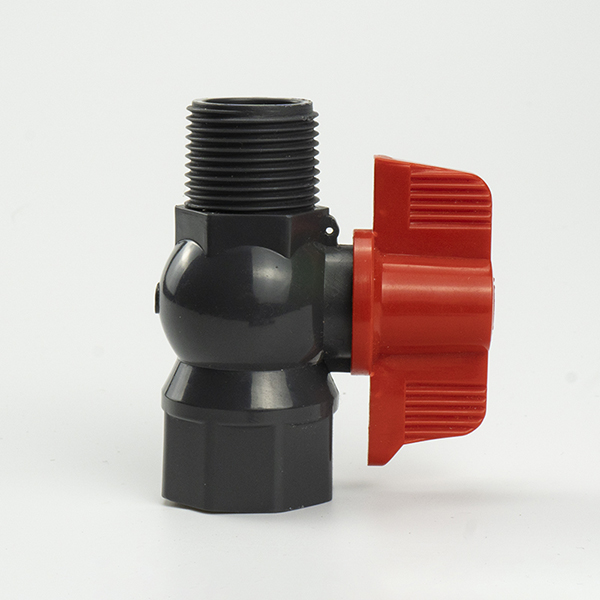

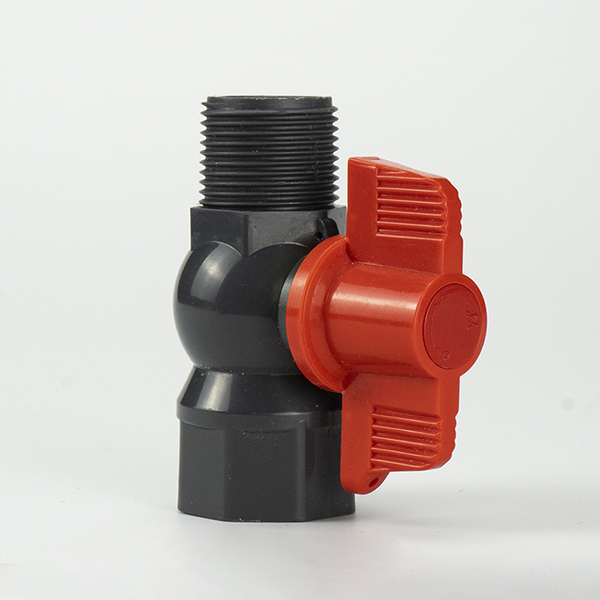

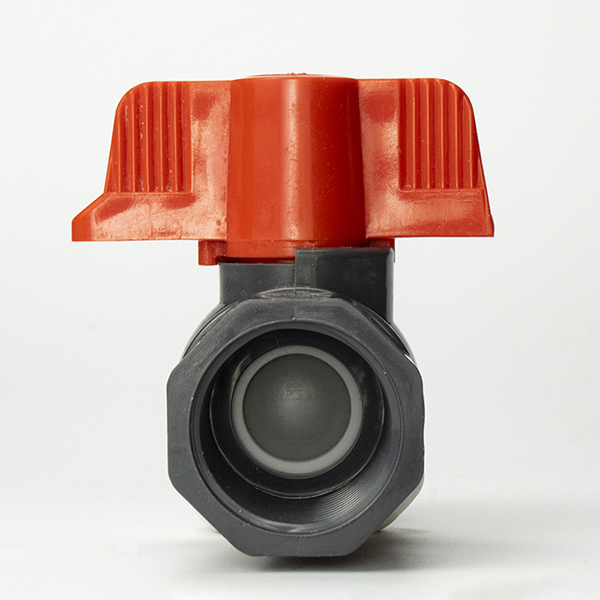

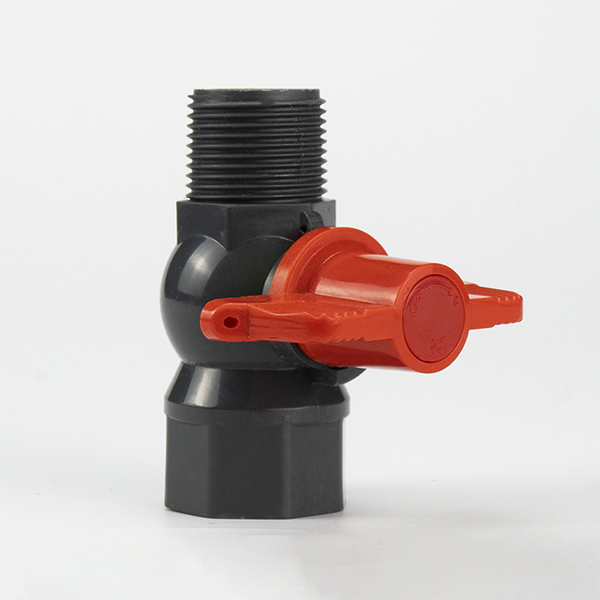

دریچه توپی برنجی PVC دو اتحادیه دریچه توپی UPVC PVC دریچه توپی 1 اینچی PVC Mf
پارامترهای دستگاه
نام تجاری: PNTEK
استفاده: آبیاری کشاورزی/کشاورزی/استخر/ساخت و ساز مهندسی
رنگ: بسیاری از رنگ ها برای انتخاب در دسترس هستند
جنس: UPVC
دمای رسانه: دمای بالا، دمای پایین، دمای متوسط، دمای معمولی
عمر محصول:：> 500000 بار باز و بسته
توضیحات محصول
شیر توپی شرکت ما می تواند به خوبی در برابر خوردگی مقاومت کند، بنابراین عمر مفید آن می تواند به طور موثر افزایش یابد، و خود محصول بسیار انعطاف پذیر و راحت است، با استحکام بالا و نشتی کمتر، بنابراین توسط مصرف کنندگان بسیار تحسین می شود. آنها به طور گسترده در ساختمان های صنعتی و عمرانی، از جمله زهکشی درب داخلی و خارجی استفاده می شوند.
پروژه های لوله فاضلاب، شرایط شیمیایی خوردگی و همچنین می تواند برای سیستم آبیاری کشاورزی استفاده شود.
علاوه بر این، آنها همچنین برای لوله های تهویه و خط لوله زهکشی و غیره مناسب هستند. ما اندازه های مختلف محصولات را حتی برای یک مورد واحد داریم، برای موقعیت های کاربردی مختلف. تست نشت 100% برای اطمینان از خوب بودن محصولاتی که دریافت می کنید. در طول تولید بازرسی معمولی محصولات برای اطمینان از رسیدن محصولات به استاندارد بین المللی وجود خواهد داشت.
با افزایش نسبت لوله های پلاستیکی در تامین آب سرد و گرم و کاربردهای مهندسی لوله های صنعتی، کنترل کیفیت شیرهای پلاستیکی در سیستم های لوله پلاستیکی اهمیت فزاینده ای پیدا می کند.
مزایای محصول
1، وزن سبک و استحکام بالا
2. بدون سر و صدای لرزش در هنگام استفاده
3. به راحتی باز و بسته می شود
4. دریچه توپ فشرده به راحتی قابل نصب است
5. کمترین میزان نشت، 100٪ قبل از بسته بندی آزمایش شده است
6. مقاومت سیال کم است
7. مواد دسته از شیر توپ: ABS، مواد بدن: PVC
8. مقاومت قلیایی و اسیدی
9. رنگ ملایم و طراحی عالی
10. سازگار با محیط زیست، غیر سمی
11. به طور گسترده در زندگی روزمره استفاده می شود: ساخت و ساز، آبیاری کشاورزی، صنعت، باغ، استخر ...
12. این شیرهای توپی در اندازه های مختلف از 20 میلی متر تا 110 میلی متر (از 1/2 اینچ تا 4 اینچ) ارائه می شوند.
13. رنگ موجود: سبز، خاکستری، سفید، قهوه ای، آبی
14. گواهی: ISO 9001، تست چین
افسانه و نقشه فیزیکی
مواد جزء
مشخصات مواد
| نه | قسمت | مواد | تعداد |
| 1 | بدن | UPVC، CPVC | 1 |
| 2 | حلقه O-Ring | EPDM،FPM(NBR) | 1 |
| 3 | STEM | UPVC، CPVC | 1 |
| 4 | توپ | UPVC، CPVC | 1 |
| 5 | مهر و موم صندلی | TPE، TPVC، TPO | 2 |
| 6 | CAP | PVC، ABS | 1 |
| 7 | دسته | PVC، ABS | 1 |
| 8 | پیچ | SS304، فولاد | 1 |
جدول مقایسه پارامتر اندازه مدل
| DIMENSION | واحد | |||||||||||
| مدل | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | اینچ | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
